產品介紹：
可即時排除空氣管路中的冷凝水，用于二次冷卻器，儲氣罐及各種空氣凈化設備。
1、閥內裝有新型SCCV方式耐用磨損性關閉系統，經久耐用。
2、具有優良的排水能力，結構簡單、小型輕易。
3、閥內件全采用不銹鋼、耐腐蝕性強，使用壽命長。
Merits
The condensate water could be discharged at anytime,and used in aftercooler,gas storage tank ,and a variety of air cleaners.
1.The valve is equipped with a new SCCV type durable wear-resistant closing system, durable
2.Outstanding capacity of discharging,simple structure and miniature and light.
3.All the components inside valve are all in stainless design,strong capacity in resistance

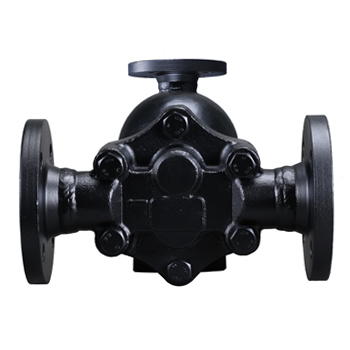

氣體疏水閥/GAS DRAIN VALVE
技術參數/Technique parameter
|
產品型號 Product model |
技術參數Technique parameter |
|||
|
閥體材料 Valve body material |
PMA（MPa） |
最高允許 溫度（℃） Maximum allowable temperature |
適用介質 Used medium |
|
|
WDV311 AE5、AE8、 T880 CAS14、 CAS44 QS5、 QS7、 QS9 |
不銹鋼 Stainless steel 碳鋼 Carbon steel 碳鋼 Carbon steel 碳鋼 Carbon steel |
1.6 1.6 1.6 1.6 |
200 350 350 350 |
氣體、液體 Gas、Liquid 氣體、液體 Gas、Liquid 氣體、液體 Gas、Liquid 氣體、液體 Gas、Liquid |
主要零件材料/The materials of primary accessories
|
零部件名稱 Part and component name |
材質 Material |
|
閥體、閥蓋 Valve body、Valve cover |
碳鋼、不銹鋼 Carbon steel、Stainless steel |
|
浮子 Floater |
不銹鋼 Stainless steel |
|
閥座 Valve seat |
不銹鋼 Stainless steel |
|
過濾網 Filtrating screen |
不銹鋼 Stainless steel |
外形尺寸和重量/Prime out-form dimensions and weight
|
產品型號 Product model |
口徑(DN) Calibre |
L法蘭 Flange |
L螺紋/ 焊接 Thread/ welding |
H1 |
H2 |
W |
重量(kg) Weight |
使用壓力 范圍（MPa） Pressure change range |
公稱壓力 （MPa） Nominal pressure |
|
CAS34 |
DN15-50 |
300 |
- |
92 |
99 |
165 |
|
0.1-1.6 |
2.5 |
